熱力管道未合理加設導向支架

【病因及危害】(1 ）直管段上沒有合理加設導向支架，會因風載、地震、溫度變化等引起橫向位移，或因不平衡內壓、熱膨脹推力及支撐點的摩擦力造成管段軸向失穩。
(2 ）設備本體與管道相連，設備人口（出口）不加設導向支架，會導致設備承受較大的彎矩。
(3 ）采用方形補償器熱補償?shù)墓艿溃瑳](méi)有合理加設導向支架，會影響補償器工作，導致補償器過度變形。

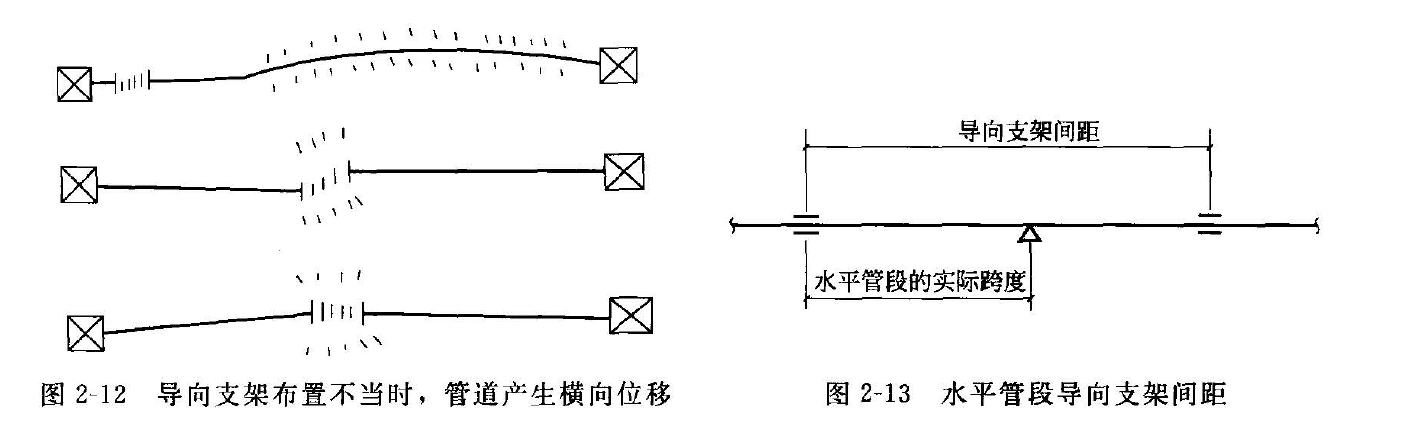

(4 ）采用波紋管補償器熱補償?shù)墓艿溃瑳](méi)有合理加設導向支架，會產生較大的橫向位移，如圖2-12 所示，導致波紋管補償器不能正常工作，繼而損害補償器。
(5 ）采用套筒式補償器熱補償?shù)墓艿溃瑳](méi)有合理加設導向支架，會導致套筒式補償器運行時間心度不夠，造成套筒式補償器不能正常工作，甚至損壞。

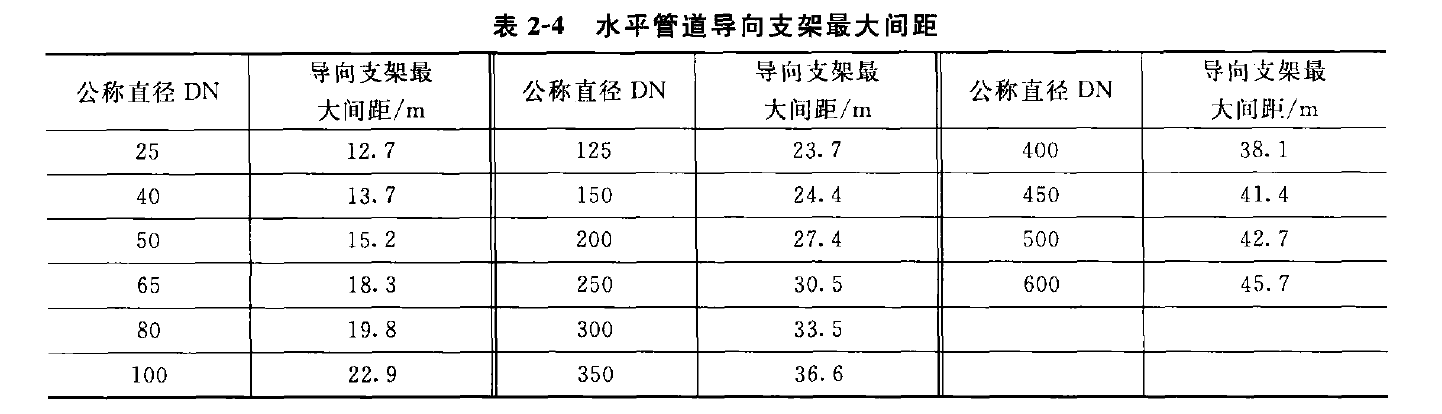

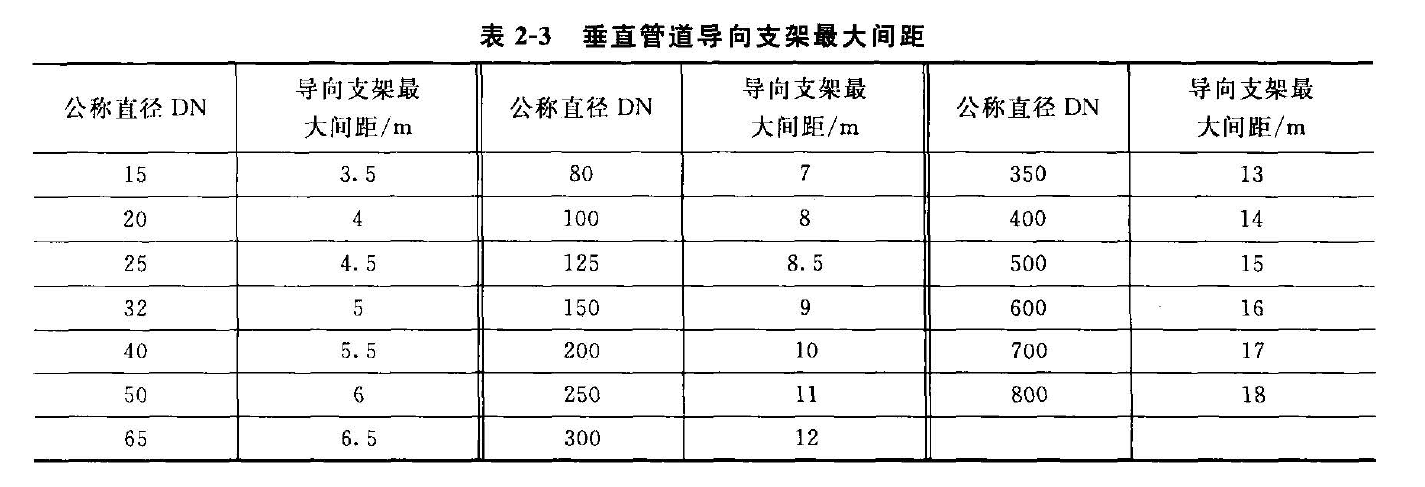

【防治措施】(1 ）對于直管道需要考慮風載、地震、溫度變形等引起的橫向位移，且要避免因不平衡內壓、熱脹推力及支承點摩擦力造成的管段軸向失穩，應設置必要的導向支架，如圖2-13所示。并要限制最大導向支架間距，垂直管段的導向支架間距見表2-3 ，水平管段的導向支架間距見表2-4 。

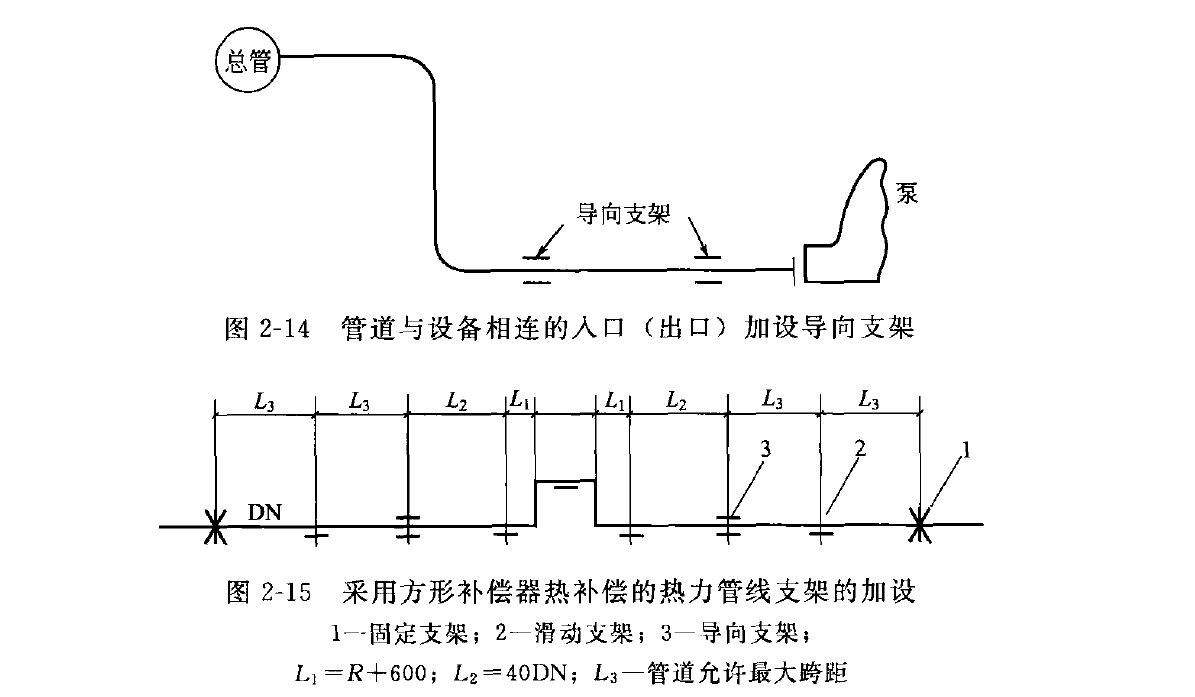

(2.）與設備相連的管道，在設備人口〈出口〉應加設導向支架，如圖2-14 所示。

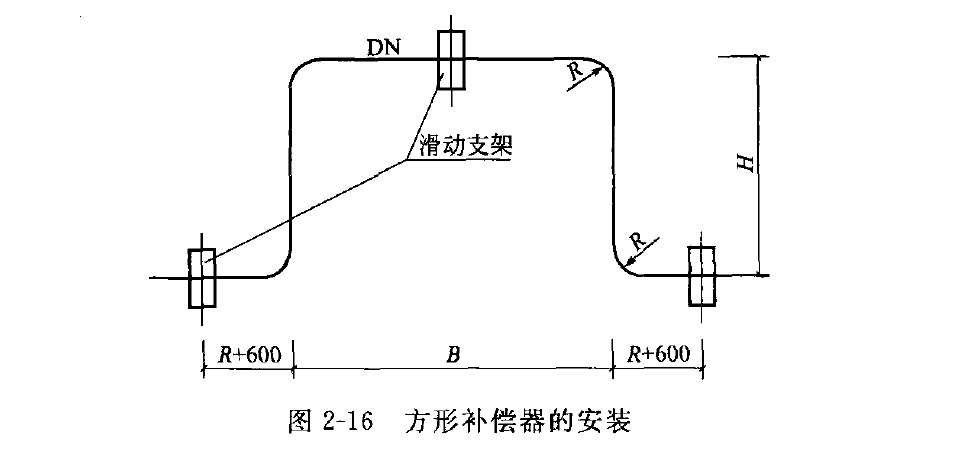

(3 ）采用方形補償器熱補償?shù)墓艿溃瑢?dǎo)向支架的加設如圖2-15 所示。方形補償器的安裝如圖2-16 所示。

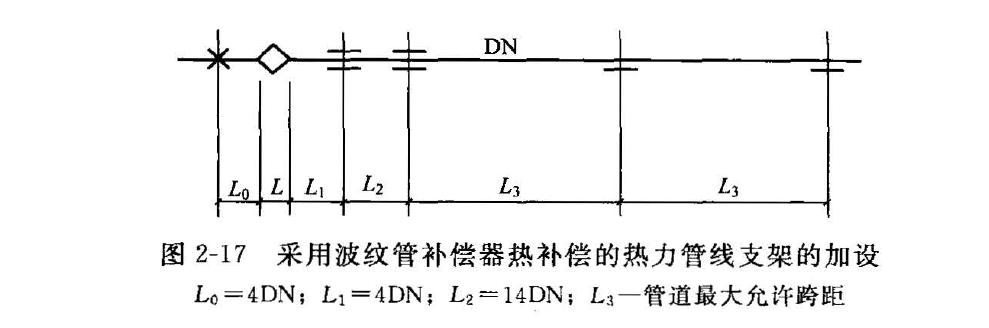

(4 ）采用波紋管補償器熱補償?shù)墓艿溃瑢?dǎo)向支架的加設如圖2-17 所示。

(4 ）采用波紋管補償器熱補償?shù)墓艿溃瑢?dǎo)向支架的加設如圖2-17 所示。

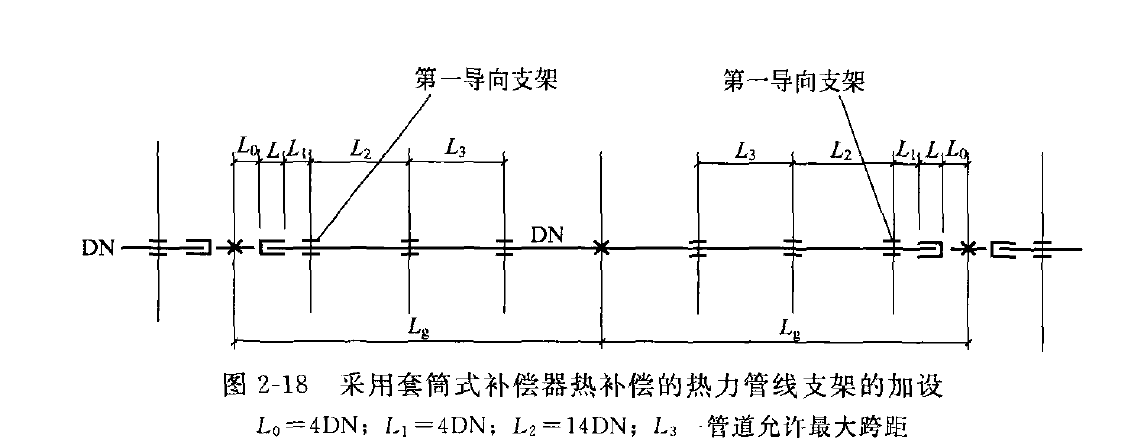

(5 ）采用套筒式補償器熱補償?shù)墓艿溃瑢?dǎo)向支架的加設如圖2-18 所示。
